Passend zu den LCD-Sets gibt es auch Frontbeleuchtungsplatinen. Die entwickelte ich mal, weil mir die Durchschnittslösungen nicht so gefallen haben. In der Regel setzen die User entweder irgendwelche Plug’n’Play LED-Teile ein oder durchlöchern die Gehäuse mit dem Lötkolben und steckten da ein paar LEDs durch. Variante 1 ist sehr einfach umzusetzen, hat aber 2 Nachteile:
- die Ausleuchtung erfolgt nur durch 3 Stellen und es entstehen dort Spots
- Diese Lösung wird nicht vernünftig dimmbar sein
Auf Variante 2 ging ich ja schon in dem Thema „so nicht“ detaillierter ein.
Da eigentlich fast nur SMD-LEDs einen sehr breiten Abstrahlwinkel haben, setze ich natürlich auch hier wieder SMDs ein. Dazu ordnete ich in Versuchen die LEDs so an, das alles möglichst gut ausgeleuchtet ist.
Natürlich ist auch diese Beleuchtung dimmbar.
Hier ein paar Bilder von den Platinen:
Grün gibt es auch. Die habe ich mal entwickelt, weil es ein paar Leute gab, die einfach ein satteres grün haben wollten.

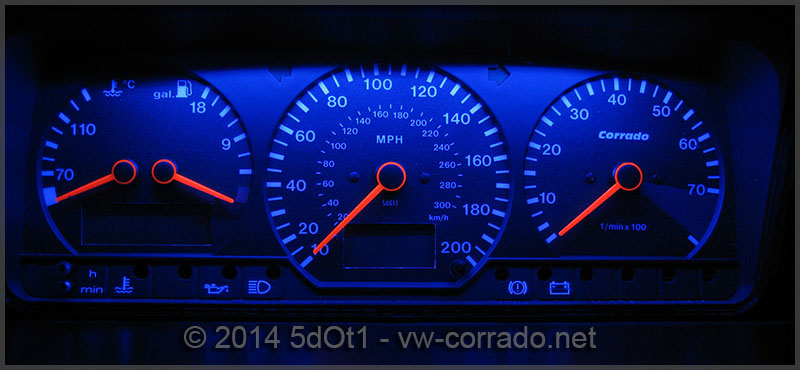

Hier ein paar Bilder kompletter Tachos:
Also möglich ist:
- rot
- grün
- blau
- weiss
- orange
und alles jeweils auch als UV+ Variante. Hier befinden sich noch 3 UV-LEDs mit auf der Platine, um die Zeiger vom neuen Modell fluoreszieren zu lassen.
Eine ausführliche und bebilderte Anleitung gehört dazu.
